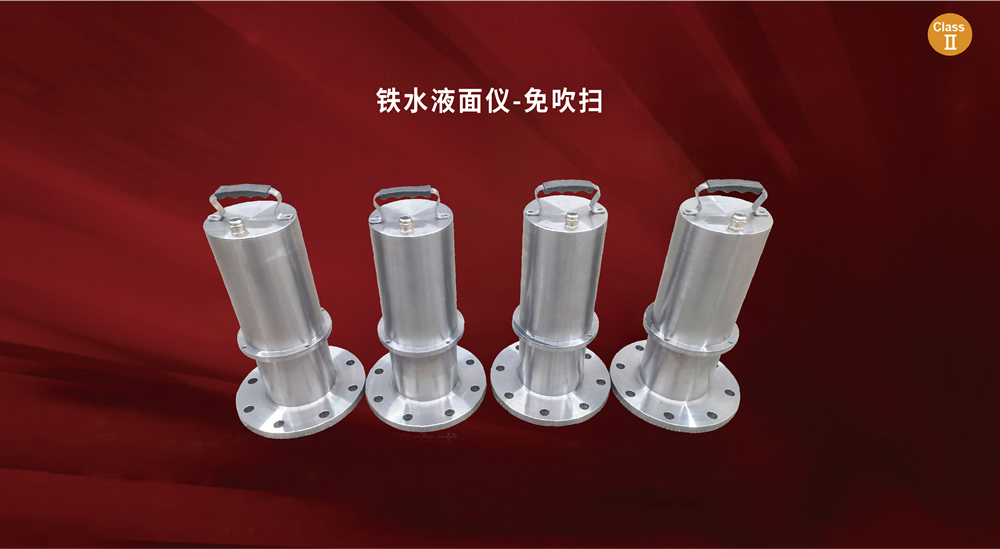

系统组成及功能描述：

      主要包括铁水液面检测装置、大屏幕显示报警装置、现场控制采集箱带LED显示功能（预留标准信号给主控室显示）、主控室显示设置系统。

1）在出铁过程中，可安全稳定连续自动测量铁水罐内的铁水液位高度，可在出铁现场大屏实时显示铁水罐的铁水液位值，同时在控制采集箱上显示器同步显示现场数据。

2）根据现场工艺情况，雷达液位监测系统可设置预警高度H₁出铁场报警系统红灯跳闪声光报警。声光报警音量可调，可消音。

3）铁水液位测量的实时数据和历史数据可在后台存储、查阅和导出，并可自动生成铁水液位高度随时间变化的曲线图。可从图中单独读取某一点的数据，具备放大查看功能；数据存储时间不少于一年。

4）控制采集箱提供上述数据的通讯接口便于进入中控室DCS系统及铁前信息化系统。

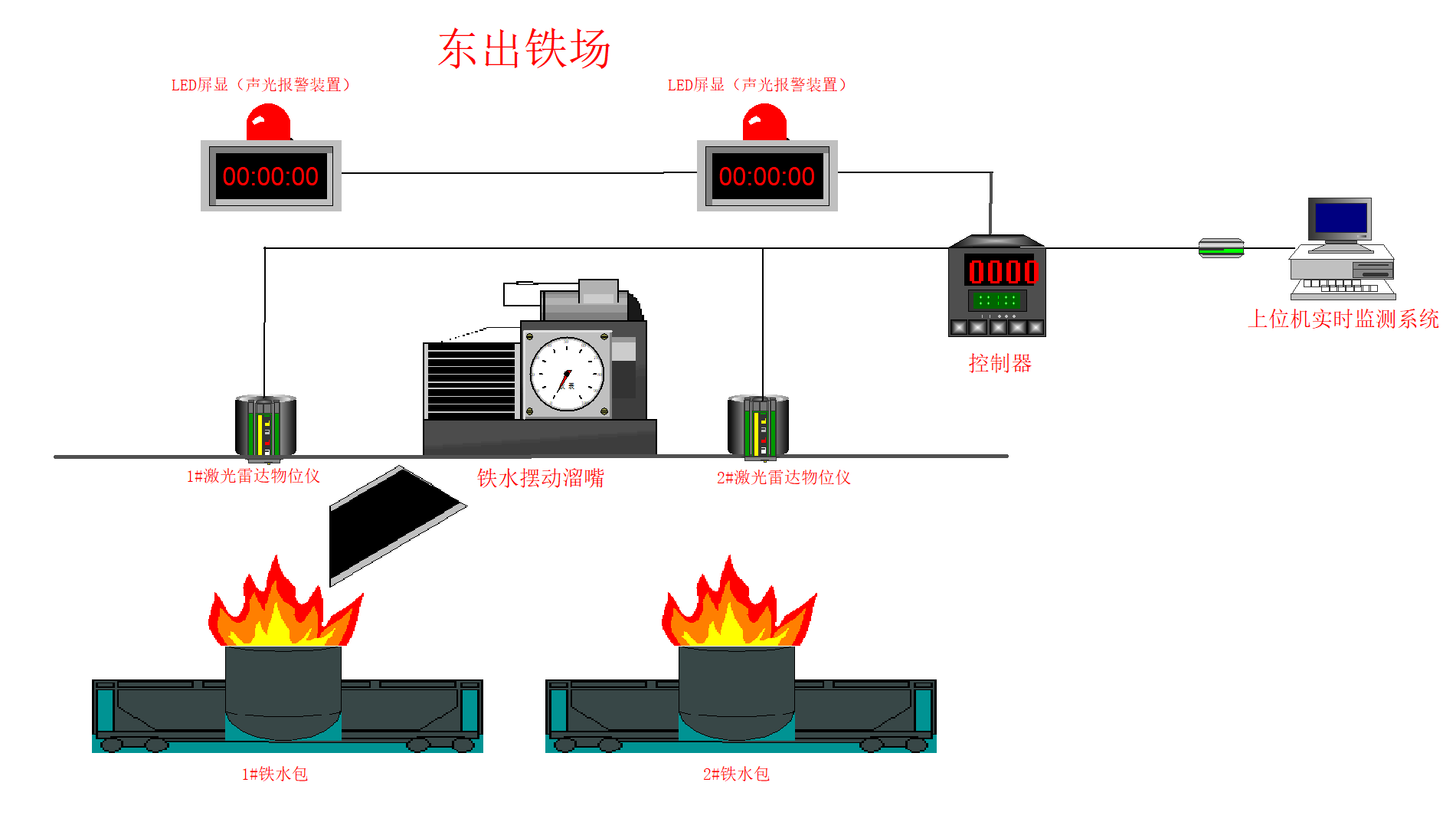

系统图：
