 ■ 概述：

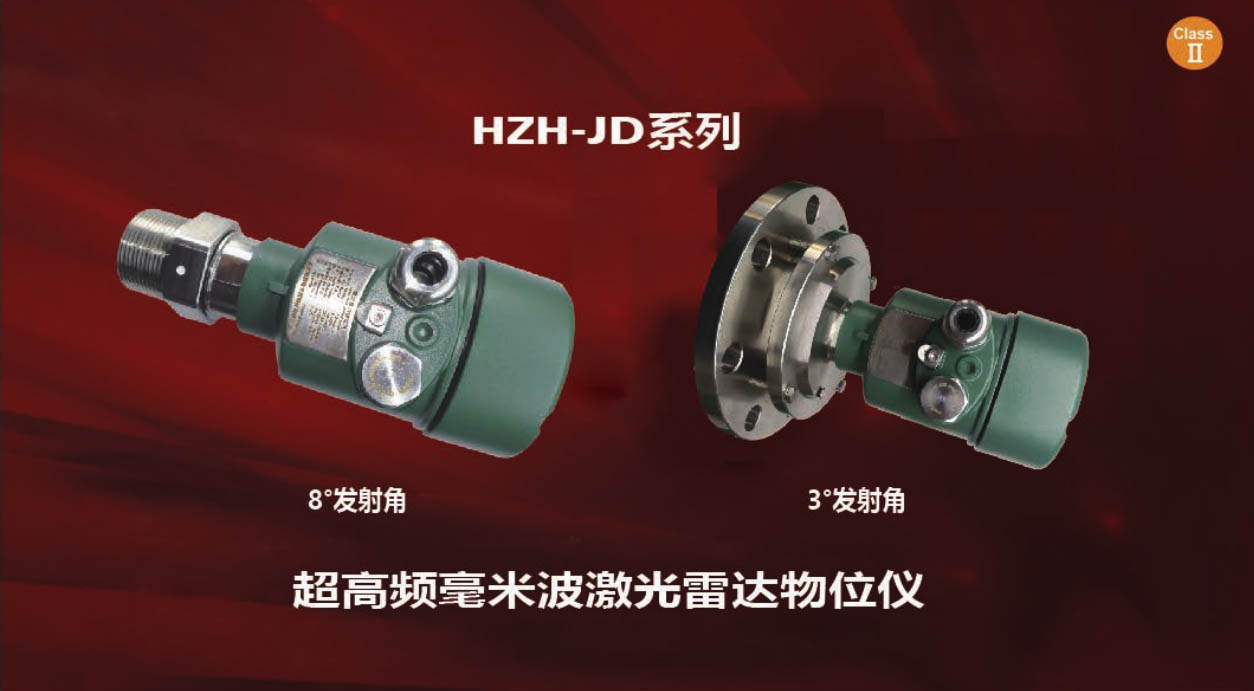

     HZH-JD系列激光雷达物位仪，是南京海郅翰公司自主研发的新型雷达测距产品。其工作在76-81GHz 的调频连续波(FMCW) ，支持四线制和两线制应用，最大量程可以达到120m，最小盲区可达8cm 。该系列产品工作频率更高，波长更短，特别适用于固体介质的测量，通过透镜发射接收电磁波的工作方式，尤其是在高粉尘、强泡沫及恶劣温度环境下具有独特的优势。提供法兰或者螺纹的固定方式，使得安装便捷简易。

 ■ 电气参数：

发射频率

76~80GHz

量程

30m(液)/60m(固)/120m(固)

精度

±1mm

波束角

3°/8°

介质介电常数

≥1.5

工作电压、电流

24VDC 二线制/四线制

信号输出

4~20mA /RS485

通讯方式

MODBUS总线/HART

现场操作及显示

128×64点阵显示屏/4按键

工作温度

-40~85°，200°/500°/1000°（需配结构附件）

过程压力

-0.1~2Mpa（更高压力可选）

天线类型

透镜/防腐型

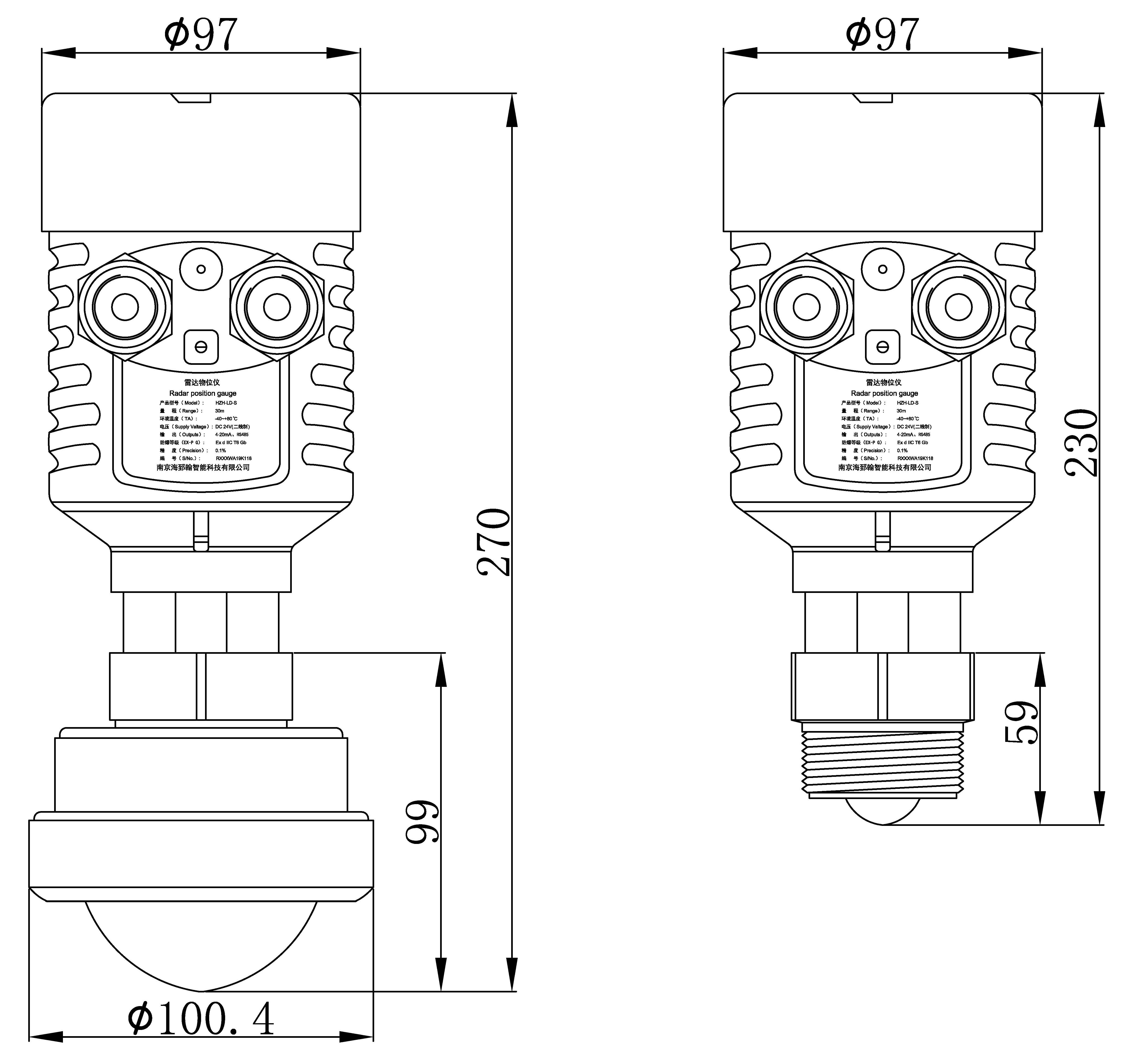

过程连接及电气接口连接尺寸

过程连接G11/2，G31/2或订制法兰连接  电气接口M20*1.5*2

防爆等级

ExdIICT6 Gb

防护等级

IP67


 ■ 应用：

1. 采矿，冶金，有色冶炼

2. 水泥及混凝料-生料，熟料仓等

3. 化工、生物、制药行业

4. 食品加工,谷物、种子和饲料，骨料工业

5. 环境与回收工业,水和废水处理工业
