概述

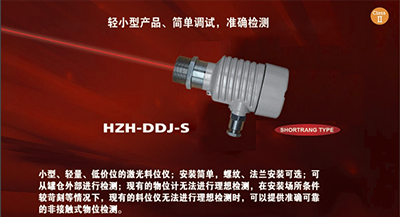

HZH-DDJ-S-SL系列激光物位仪，是海郅翰®自主研发的新型测距设备具备精确高、响应快、量程大、非接触测量等优势，试用我国江河、湖泊、水库、水利、船闸、河道、城市积水等液位监测场合。为了合理利用水资源，实时检测各种水域的水位情况尤为重要，因此水位计的需求量大。产品经过国家仪表安全检验站检验认可，内置防雷电路，有效避免室外雷电天气给设备带来的危险。符合国家标准，防爆标志为ExdibIIBT4 Gb\ExdibIICT6 GB,用户可按规定选用本产品应用于相应爆炸性危险场所。
应用
江河、湖泊、水库、水利、船闸、河道、城市积水
电气参数
|
工作距离 |
0.001~65m(室内) 0.001~50m（室外） |
|
分辨率 |
1mm |
|
精度 |
±1mm |
|
频率 |
≤10HZ可调 |
|
最小响应时间 |
100ms |
|
工作电压、电流 |
24VDC、DC12V可选、四线制 测量时电流为200mA 辅助加热时的最大电流为0.7A。 |
|
保护电路 |
电路反接保护 |
|
内置防雷 |
1.5 KV |
|
内置温度监测模块 |
温度监测区间 -40℃~125℃ |
|
数字量输出 |
高低位报警可编程开关量输出（无源） 触点容量3A RS485串口通信 |
|
模拟量输出 |
4~20mA电流 |
|
激光器发射功率 |
＜1mW |
|
过程连接及电气接口连接尺寸 |
过程连接G1’1/2或订制法兰连接 电气接口M20*1.5*2 |
|
防爆等级 |
ExdIIBT4/ ExdibIICT6 GB |

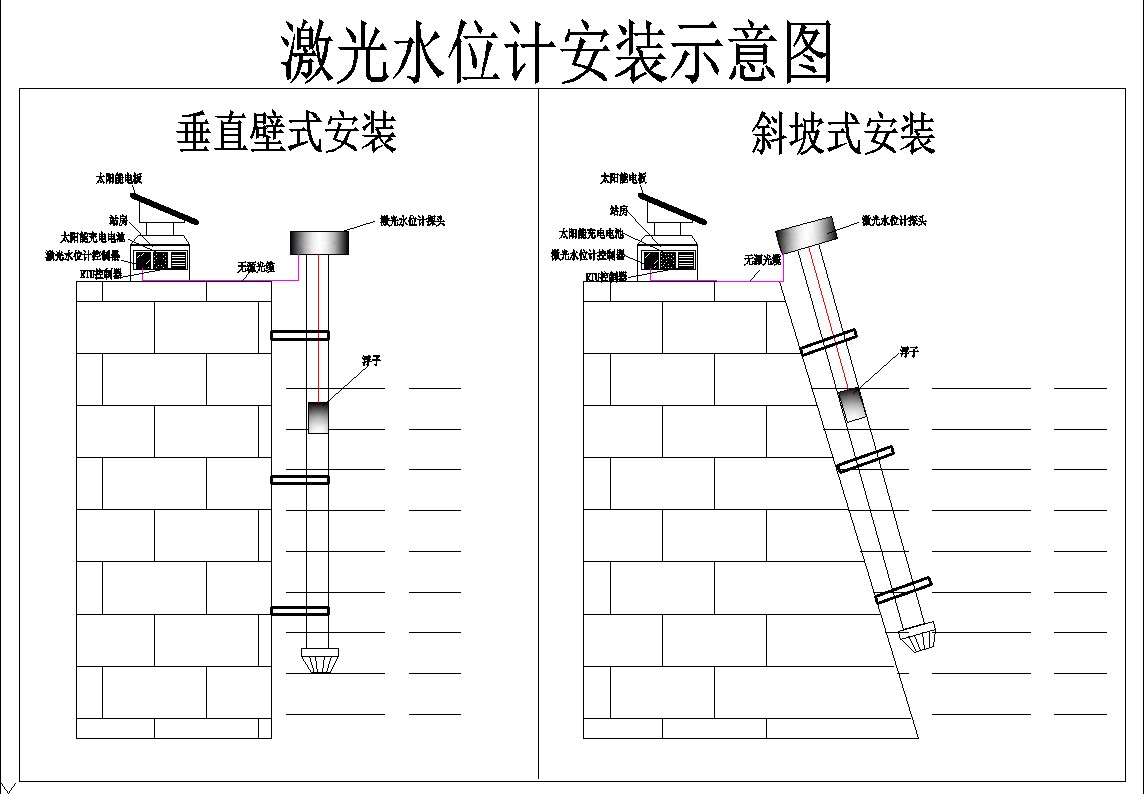

安装示意图
